Схема подключения ТЭНов на 220В и 380В - описание с примерами

ВАЖНО! Подключение производится с ТЭНами на которые подаётся напряжение 220-250V~. ТЭНы с питающим напряжением, если ТЭНы на 380V, ТЭНы могут работать не эффективно!

1. Введение

Электрические ТЭНы (трубчатые электронагреватели) широко используются в различных областях – от бытовых водонагревателей до промышленных систем отопления. Подключение ТЭНов к сети 380V по схеме “звезда” – один из распространенных способов, обеспечивающий эффективную и безопасную работу нагревательных элементов. В этой статье мы подробно рассмотрим, как правильно подключить ТЭНы 380V по схеме “звезда”, какие инструменты и материалы понадобятся, а также какие меры предосторожности необходимо соблюдать.

2. Что такое схема “Звезда” и почему она подходит для ТЭНов?

Схема “звезда” – это способ соединения трехфазных нагрузок, при котором концы всех трех ТЭНов соединяются в одной точке (нейтраль), а начала каждой обмотки подключаются к разным фазам (A, B, C) сети 380V.

Почему схема “звезда” подходит для ТЭНов:

• Равномерное распределение нагрузки: При правильном подключении схема “звезда” обеспечивает равномерное распределение нагрузки между фазами, что снижает риск перегрузки одной из них.
• Снижение напряжения на каждом ТЭНе: В схеме “звезда” напряжение на каждом ТЭНе меньше, чем линейное напряжение сети (380V). Это позволяет использовать ТЭНы с меньшим номинальным напряжением, что может быть экономически выгодно.
• Безопасность: Правильно заземленная нейтраль в схеме “звезда” повышает безопасность эксплуатации.

3. Преимущества и недостатки схемы “Звезда” для ТЭНов

Преимущества:

• Простота подключения: Схема “звезда” относительно проста в реализации.
• Равномерная нагрузка: Обеспечивает равномерное распределение нагрузки по фазам.
• Возможность использования ТЭНов с меньшим номинальным напряжением.
• Безопасность: Заземление нейтрали повышает электробезопасность.

Недостатки:

• Меньшая мощность: При подключении по схеме “звезда” мощность, выделяемая каждым ТЭНом, меньше, чем при подключении по схеме “треугольник” (если ТЭНы рассчитаны на подключение “треугольником” к сети 380V).

4. Необходимые материалы и инструменты

• ТЭНы, рассчитанные на подключение к сети 380V: Убедитесь, что ТЭНы подходят для трехфазной сети и рассчитаны на схему “звезда”.
• Автоматический выключатель (автомат): Подберите автомат соответствующего номинала, исходя из мощности ТЭНов и характеристик сети.
• Кабель: Трехжильный (или пятижильный, если необходимо заземление) медный кабель подходящего сечения. Сечение кабеля выбирается в зависимости от мощности ТЭНов и длины линии.
• Клеммные колодки (соединительные клеммы): Для надежного и безопасного соединения проводов.
• Дифференциальный автомат (УЗО): Для защиты от утечек тока и поражения электрическим током. (Рекомендуется)
• Заземляющий проводник: Для подключения нейтрали и корпусов ТЭНов к заземляющему контуру.
• Инструменты:
  • Отвертки (плоская и крестовая)
  • Кусачки/бокорезы
  • Стриппер (инструмент для снятия изоляции)
  • Пассатижи
  • Мультиметр (для проверки напряжения и сопротивления)
  • Индикатор напряжения (для проверки наличия напряжения)
  • Изолента
  • Маркировочные бирки (для обозначения проводов)

5. Пошаговая инструкция подключения ТЭНов по схеме “Звезда”

ВНИМАНИЕ! Перед началом работ убедитесь, что электропитание отключено!

1. Подготовка:
   • Подготовьте все необходимые материалы и инструменты.
   • Определите место установки ТЭНов и проложите кабель питания.
   • Отключите электропитание в щитке и убедитесь в отсутствии напряжения с помощью индикатора напряжения.
2. Монтаж ТЭНов:
   • Установите ТЭНы в соответствии с инструкцией производителя.
   • Подключите к каждому ТЭНу провода питания.
3. Подключение к клеммной колодке:
   • Соедините один конец каждого ТЭНа (обычно синий или черный провод) в одной клеммной колодке – это будет нейтраль (N).
   • Соедините второй конец каждого ТЭНа (обычно коричневый, красный или желтый провод) с отдельной клеммной колодкой – это будут фазы (A, B, C).

1. Подключение кабеля питания:

1. • Подключите кабель питания к клеммной колодке.
   • Подключите фазные провода кабеля (A, B, C) к соответствующим клеммам фаз ТЭНов.
   • Подключите нейтральный провод кабеля (N) к клемме нейтрали ТЭНов.
   • Если предусмотрен заземляющий провод (PE), подключите его к заземляющему контуру и к корпусам ТЭНов.
2. Подключение к автоматическому выключателю и УЗО (рекомендуется):
   • Подключите кабель питания к автоматическому выключателю.
   • При использовании УЗО, подключите кабель питания к УЗО, а затем к автоматическому выключателю.
3. Проверка:
   • Убедитесь в правильности подключения всех проводов.
   • Проверьте надежность соединений.
   • С помощью мультиметра убедитесь в отсутствии короткого замыкания.
4. Включение:
   • Включите автоматический выключатель.
   • Проверьте работоспособность ТЭНов.

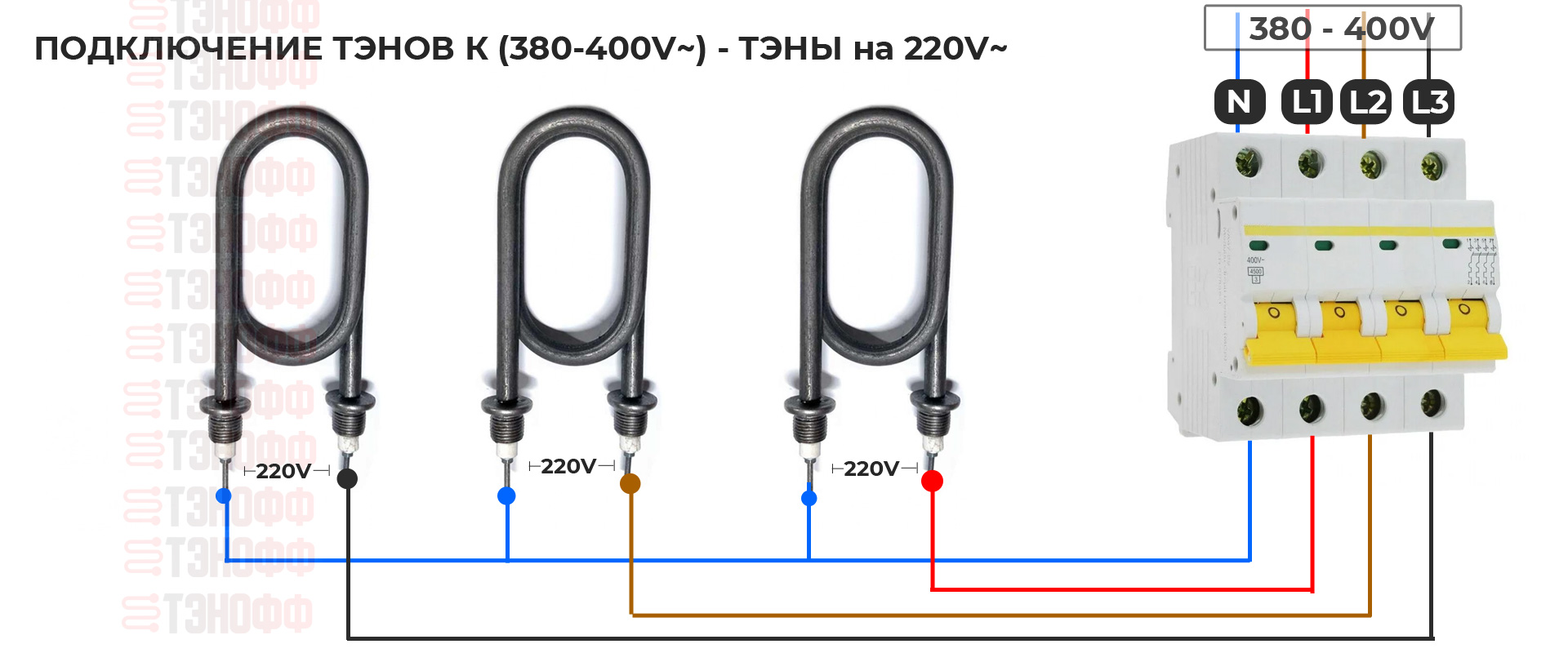

6. Схема подключения ТЭНов на 220V к напряжению 380V “Звезда” (Подключение: фазы и ноль проходят через автоматический выключатель)

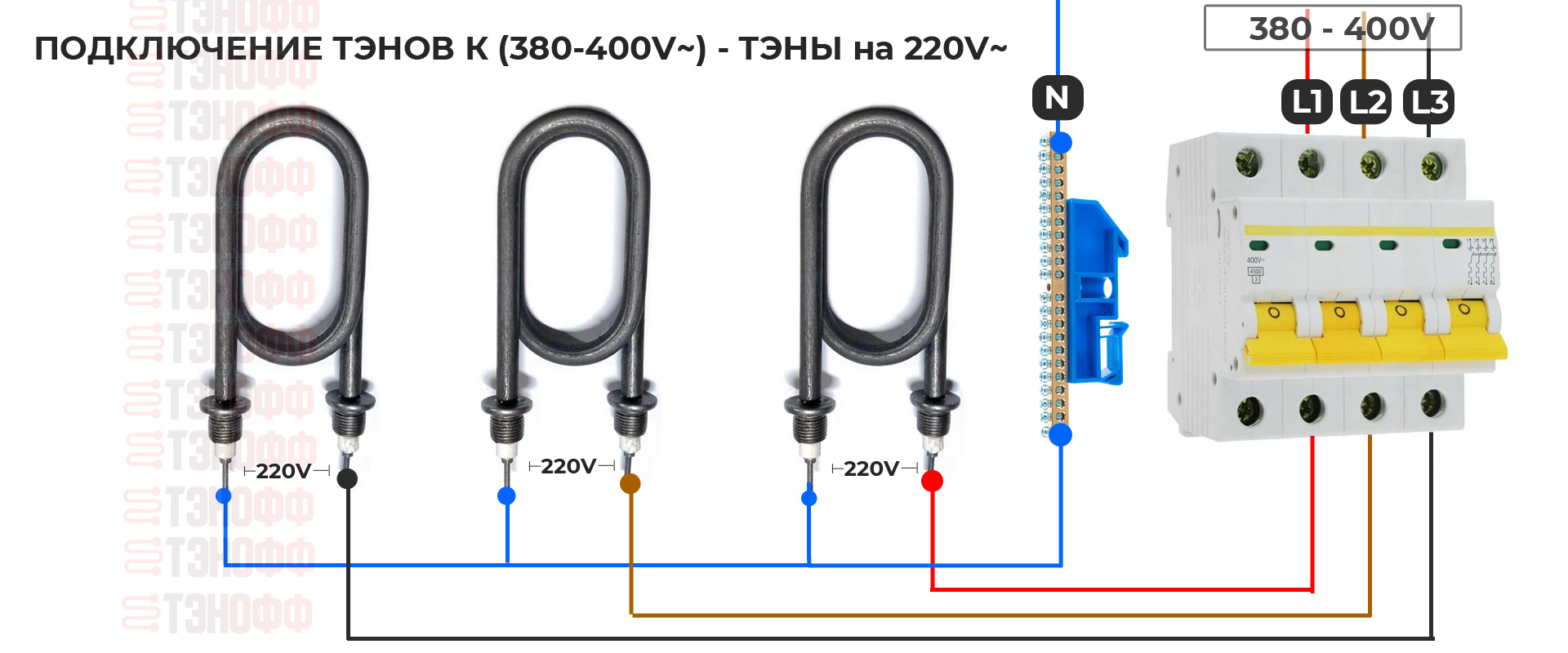

7. Схема подключения ТЭНов на 220V~ к напряжению 380V “Звезда” (Подключение: фазы от автоматического выключателя, ноль через общую колодку нуля)

8. Схема подключения ТЭНов на 220V~ к напряжению 380V “Звезда” (Подключение: Подключаются только фазы, ноль как перемычка между ТЭНов)

Описание схемы:

• L1, L2, L3: Фазы трехфазной сети 380V.
• N: Нейтраль.
• PE: Заземление (защитное зануление).
• ТЭН 1, ТЭН 2, ТЭН 3: Трубчатые электронагреватели.

9. Важные моменты и советы по безопасности

• Безопасность превыше всего! Все работы по подключению электрооборудования должны выполняться квалифицированным электриком.
• Отключайте электропитание перед началом работ!
• Используйте только качественные материалы и инструменты.
• Проверьте соответствие ТЭНов напряжению сети.
• Правильно выбирайте сечение кабеля, исходя из мощности ТЭНов.
• Обязательно используйте заземление для обеспечения безопасности.
• Установите УЗО для защиты от поражения электрическим током.
• Тщательно проверяйте правильность подключения перед включением.
• Маркируйте провода для облегчения обслуживания в будущем.
• Не перегружайте электрическую сеть.

10. Часто задаваемые вопросы (FAQ)

• Вопрос: Можно ли подключать ТЭНы разной мощности по схеме “звезда”?
  • Ответ: Да, можно, но важно, чтобы суммарная мощность не превышала допустимую для автоматического выключателя и проводки. Рекомендуется, чтобы разница в мощности между ТЭНами была не слишком велика.
• Вопрос: Что будет, если перепутать фазу и нейтраль?
  • Ответ: Это может привести к короткому замыканию и выходу из строя ТЭНов.
• Вопрос: Нужно ли заземлять корпуса ТЭНов?
  • Ответ: Да, заземление корпусов ТЭНов обязательно для обеспечения безопасности.
• Вопрос: Какое сечение кабеля выбрать для подключения ТЭНов?
  • Ответ: Сечение кабеля выбирается в зависимости от суммарной мощности ТЭНов и длины линии. Обратитесь к таблицам выбора сечения кабеля в зависимости от мощности и тока.

11. Заключение

Подключение ТЭНов 380V по схеме “звезда” – это надежный и эффективный способ организации электронагрева. Следуя этой инструкции и соблюдая меры предосторожности, вы сможете безопасно и правильно подключить ТЭНы, обеспечив их долговечную и эффективную работу. Помните, что работы с электричеством требуют профессиональных знаний и навыков. Если вы не уверены в своих силах, обратитесь к квалифицированному электрику.

Полное руководство по подключению ТЭНов 380V по схеме “треугольник”. Схема, материалы, пошаговая инструкция, преимущества и недостатки, меры безопасности.

Схема “треугольник” — это один из способов подключения трехфазных нагрузок, в частности ТЭНов (трубчатых электронагревателей), к сети 380V. В отличие от схемы “звезда”, схема “треугольник” позволяет реализовать максимальную мощность ТЭНов при условии, что они рассчитаны на работу с линейным напряжением сети. В этой статье мы подробно разберем, как правильно подключить ТЭНы 380V по схеме “треугольник”, какие материалы и инструменты понадобятся, а также рассмотрим вопросы безопасности.

2. Что такое схема “Треугольник” и когда она подходит для ТЭНов?

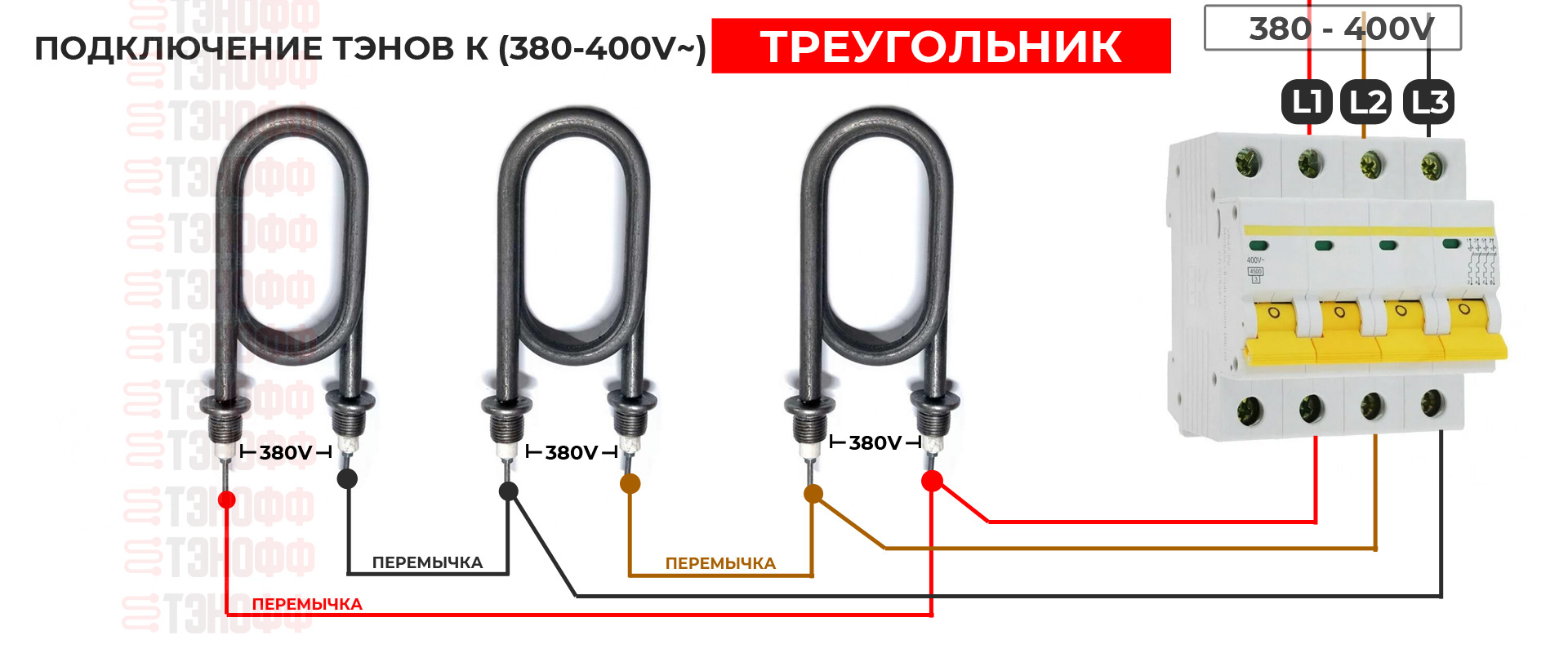

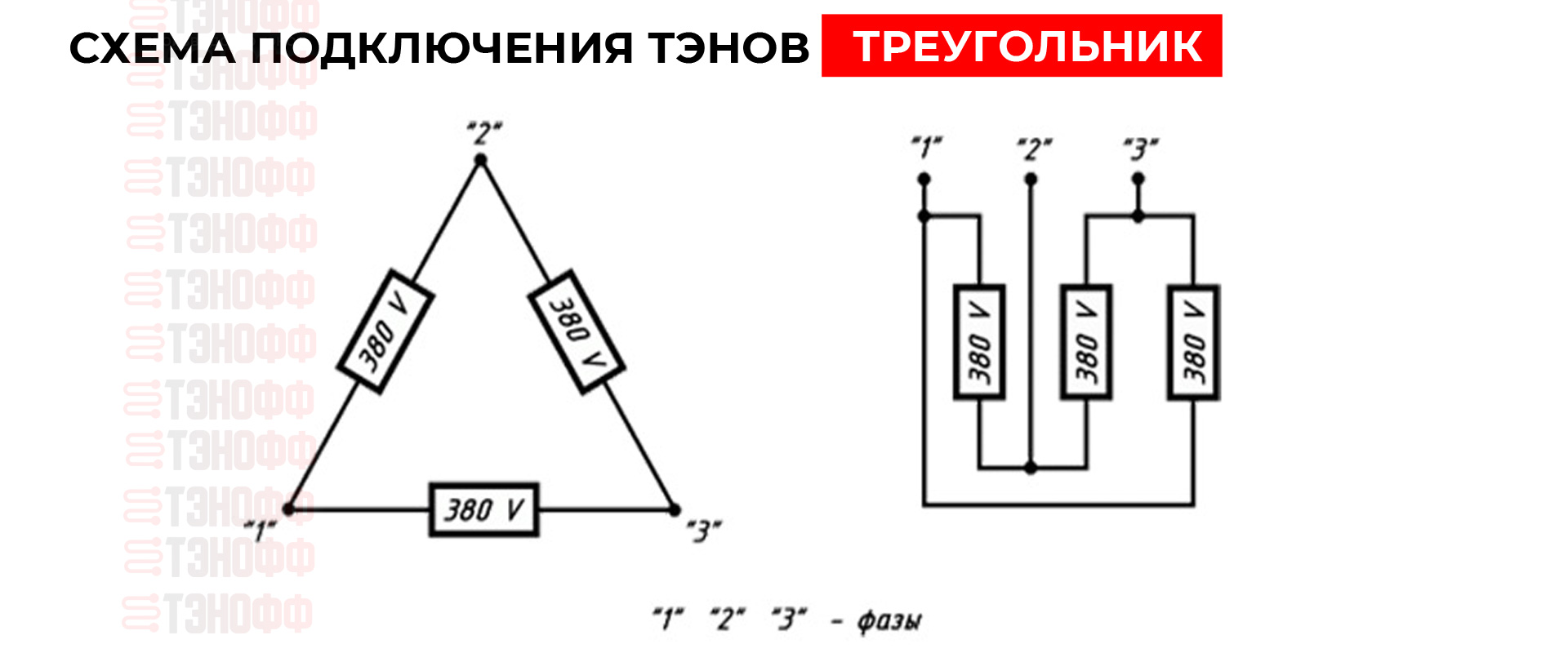

Схема “треугольник” предполагает последовательное соединение трех ТЭНов, при этом начало одного ТЭНа соединяется с концом другого, образуя замкнутый контур. Каждая точка соединения (вершина треугольника) подключается к одной из фаз (A, B, C) трехфазной сети 380V.

Когда схема “треугольник” подходит для ТЭНов:

• Когда ТЭНы рассчитаны на линейное напряжение сети (380V): Это ключевое условие. Если ТЭНы рассчитаны на меньшее напряжение (например, 220V), подключать их по схеме “треугольник” к сети 380V нельзя, так как это приведет к их перегоранию.
• Когда требуется максимальная мощность нагрева: Схема “треугольник” позволяет реализовать полную мощность, на которую рассчитаны ТЭНы, при условии, что они соответствуют напряжению сети.

3. Преимущества и недостатки схемы “Треугольник” для ТЭНов

Преимущества:

• Максимальная мощность: Обеспечивает максимальную мощность, на которую рассчитаны ТЭНы (при условии, что они рассчитаны на 380V).
• Более быстрый нагрев: Благодаря высокой мощности, нагрев происходит быстрее.

Недостатки:

• Более высокая нагрузка на сеть: Схема “треугольник” создает более высокую нагрузку на электрическую сеть по сравнению со схемой “звезда”.
• Более строгие требования к ТЭНам: Необходимо точно соответствие номинального напряжения ТЭНов напряжению сети (380V).
• Повышенный риск перегрузки фаз: Неравномерная нагрузка может привести к перегрузке одной из фаз.

4. Часто задаваемые вопросы (FAQ)

• Вопрос: Что будет, если подключить ТЭНы, рассчитанные на 220V, по схеме “треугольник” к сети 380V?
  • Ответ: Они немедленно перегорят!
• Вопрос: Можно ли подключать ТЭНы разной мощности по схеме “треугольник”?
  • Ответ: Не рекомендуется. Это может привести к неравномерной нагрузке и перегрузке одной из фаз.
• Вопрос: Нужна ли нейтраль при подключении по схеме “треугольник”?
  • Ответ: Нет, нейтраль не используется при подключении по схеме “треугольник”.
• Вопрос: Как проверить, правильно ли подключены ТЭНы по схеме “треугольник”?
  • Ответ: После подключения и перед включением проверьте сопротивление каждой фазы относительно друг друга с помощью мультиметра.

5. Заключение

Подключение ТЭНов 380V по схеме “треугольник” – это эффективный способ получения максимальной мощности нагрева. Однако, это требует строгого соблюдения правил безопасности и соответствия номинального напряжения ТЭНов напряжению сети. Если вы не уверены в своих силах, обратитесь к квалифицированному электрику. Только профессиональный электромонтаж гарантирует безопасную и надежную работу вашей системы нагрева.
